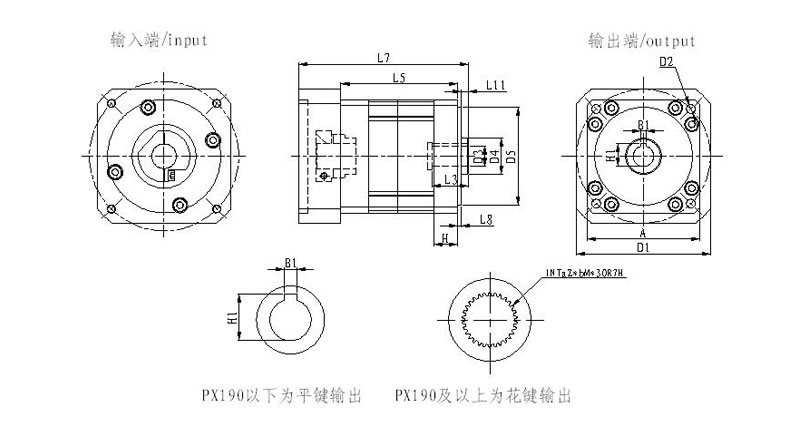

Hollow shaft output PLanetary gearboxes technical data:| Type | EPL120 | EPL160 | PX115 | PX142 | ||||||||||
| Stages | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| A | Flange length | □ | φ115 | φ160 | 110 | 142 | ||||||||
| D1 | flange holes circle | φ | 100 | 145 | 130 | 165 | ||||||||
| D2 | Mounting threadx depth | 4- | M10?6 | M12?0 | φ8.5 | φ11 | ||||||||
| D3 | Output shaft diameter | h6 | 20 | 35 | 20 | 35 | ||||||||
| D4 | Shaft root | 35 | 55 | 35 | 55 | |||||||||
| D5 | Output centering | h7 | 80 | 130 | 95 | 130 | ||||||||
| L3 | hollow deepness | 38 | 60 | 35 | 60 | |||||||||
| L5 | Body length | 99.5 | 126.5 | 154 | 173.5 | 223 | 263.5 | 85 | 113 | 140.5 | 173.5 | 223 | 263.5 | |
| L7 | Overal lngth | 143.5 | 170.5 | 198 | 205.5 | 255 | 295.5 | 137.5 | 165 | 192.5 | 205.5 | 255 | 295.5 | |
| L8 | Spigot depth | 4 | 5 | 4 | 5 | |||||||||
| L11 | outside Spigot depth | 1 | 2 | 7 | 2 | |||||||||
| B1 | Key width | 6 | 10 | 6 | 10 | |||||||||
| H1 | Key heitht | 22.8 | 38.3 | 22.8 | 38.3 | |||||||||
| H | Flange depth | - - - - | - - - - | 22.5 | 15 | |||||||||
| SEPLine | - - - - | - - - - | - - - - | - - - - | ||||||||||
| Type | PX190 | PX240 | PX285 | PX330 | PX400 | ||||||||||||
| Stages | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| A | Flange length | □ | 190 | 240 | 285 | 330 | 400 | ||||||||||
| D1 | flange holes circle | φ | 215 | 265 | 315 | 370 | 425 | ||||||||||
| D2 | Mounting threadx depth | 4- | φ13.5 | φ18 | φ18 | φ22 | φ22 | ||||||||||
| D3 | Output shaft diameter | F7 | - - - - | - - - - | - - - - | - - - - | - - - - | ||||||||||
| D4 | Shaft root | 60 | 75 | 85 | 90 | 100 | |||||||||||
| D5 | Output centering | h7 | 160 | 225 | 250 | 290 | 350 | ||||||||||
| L3 | hollow deepness | 60 | 60 | 65 | 70 | 80 | |||||||||||
| L5 | Body length | 186 | 234 | 270.5 | 185.5 | 255.5 | 303.5 | 211 | 277 | 350 | 241 | 330 | 427 | 287 | 393 | 498 | |
| L7 | Overal lngth | 253 | 301 | 337.5 | 276.5 | 325.5 | 373.5 | 324 | 368 | 438 | 384 | 446 | 540 | 462 | 538 | 643 | |
| L8 | Spigot depth | 8 | 8 | 8 | 8 | 10 | |||||||||||
| L11 | outside Spigot depth | 2 | 5 | 5 | 5 | 5 | |||||||||||
| B1 | Key width | - - - - | - - - - | - - - - | - - - - | - - - - | |||||||||||
| H1 | Key height | - - - - | - - - - | - - - - | - - - - | - - - - | |||||||||||
| H | Flange depth | 26 | 25 | 25 | 25 | 35 | |||||||||||
| SEPLine | INT20z*2m*30r*7H | INT25z*2m*30r*7H | INT20z*3m*30r*7H | INT25z*3m*30r*7H | INT20z*4m*30r*7H | ||||||||||||
